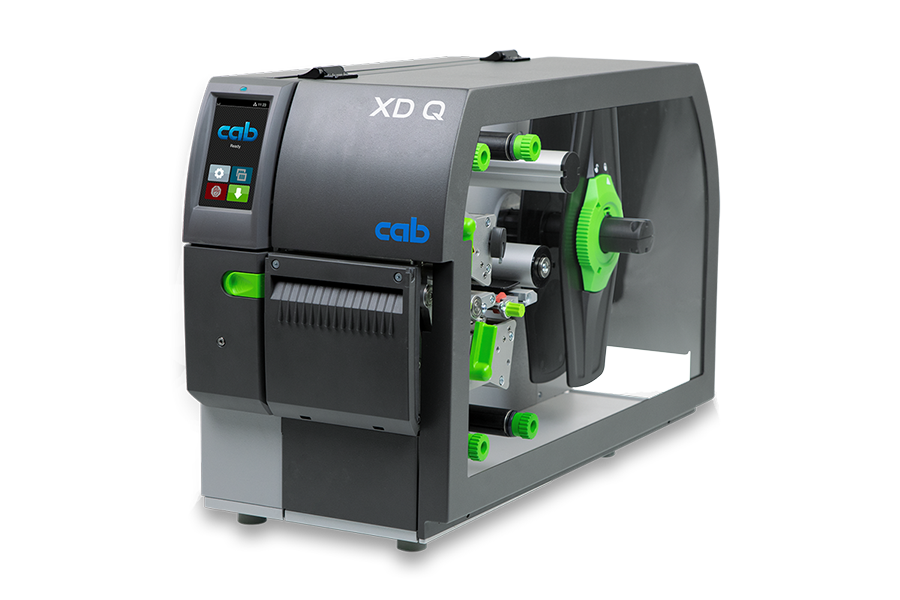

Drukarki etykiet dwustronnych i materiałów CAB XD Q
Przemysłowe drukarki CAB XD Q do dwustronnego zadruku umożliwiają jednoczesne nanoszenie informacji na przednią i tylną stronę materiału. Pozwala to wykorzystać całą dostępną powierzchnię etykiety, przywieszki, taśmy tekstylnej, koszulki termokurczliwej lub innego materiału ciągłego. Rozwiązanie znajduje zastosowanie m.in. w produkcji odzieży i tekstyliów, znakowaniu przewodów i kabli, produkcji koszulek termokurczliwych, elektronice, produkcji opakowań i przywieszek oraz identyfikacji produktów przemysłowych.
01/
Dwustronny druk podczas jednego procesu

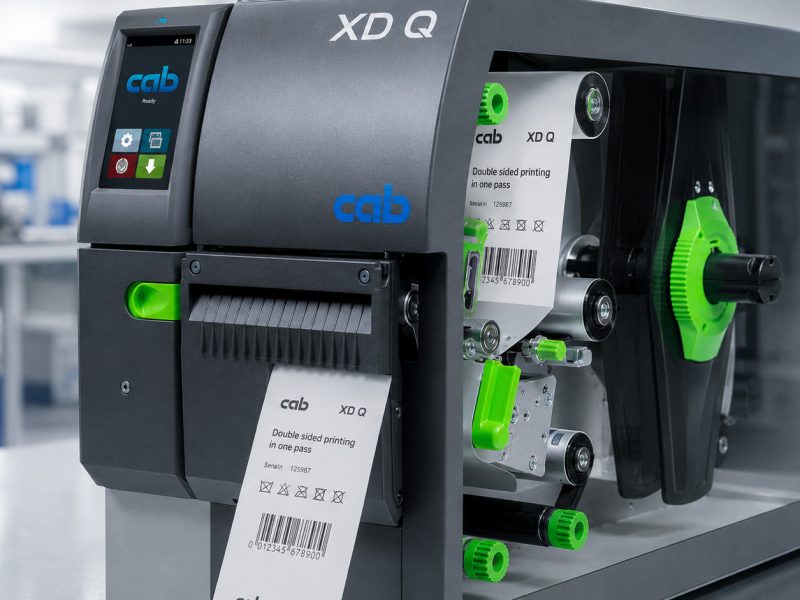

Drukarki etykiet CAB XD Q wykorzystują dwie głowice termotransferowe umieszczone po przeciwnych stronach prowadzonego materiału. Pierwsza nanosi informacje od spodu, natomiast druga wykonuje nadruk na jego górnej powierzchni.
Dzięki temu obie strony materiału są zadrukowywane w jednym procesie. Nie trzeba ręcznie odwracać etykiet ani wykonywać drugiego przebiegu przez drukarkę. Skraca to czas produkcji i ogranicza ryzyko niewłaściwego dopasowania nadruków po obu stronach materiału.
Parametry każdej głowicy mogą być regulowane niezależnie, co pozwala dopasować temperaturę drukowania do właściwości podłoża i zastosowanych taśm termotransferowych.
CAB XD Q może również drukować tylko po jednej stronie materiału. Jeżeli wykorzystywana jest wyłącznie górna głowica, dolna zostaje automatycznie uniesiona, a przesuw przypisanej do niej taśmy termotransferowej zatrzymany. Pozwala to ograniczyć niepotrzebne zużycie materiałów eksploatacyjnych. Konstrukcja urządzenia umożliwia także zoptymalizowane przetwarzanie kolejnych zleceń bez niepotrzebnych strat materiału pomiędzy zadaniami.
02/
Więcej informacji na tej samej powierzchni
Dwustronny zadruk pozwala zwiększyć ilość przekazywanych informacji bez konieczności powiększania etykiety, przywieszki czy taśmy. Jedna strona może zawierać najważniejsze dane identyfikacyjne, natomiast druga informacje dodatkowe, instrukcje lub oznaczenia wymagane w danym zastosowaniu.

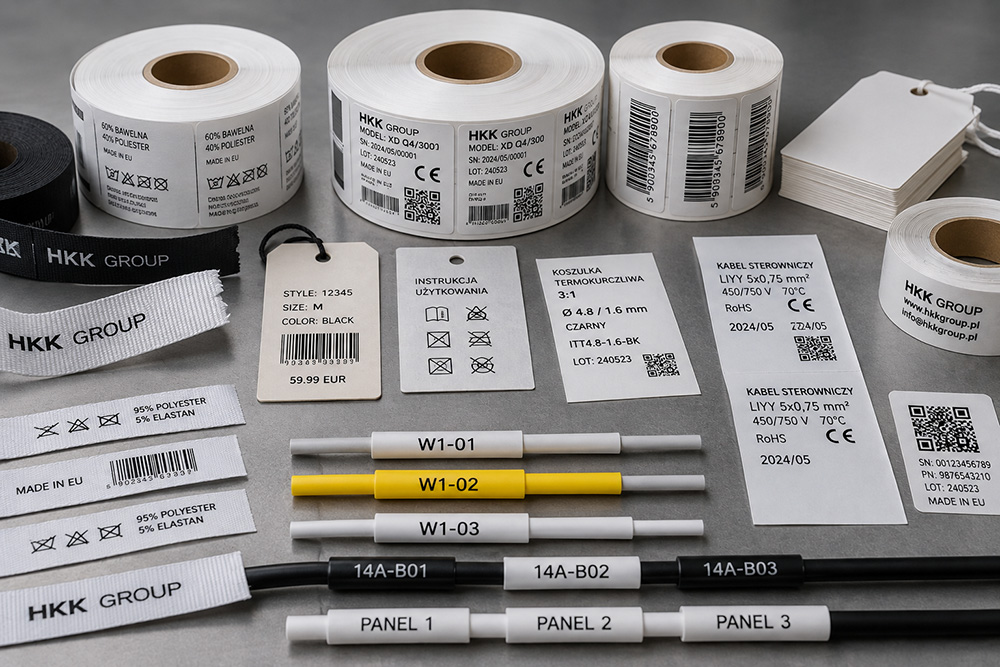

Na obu stronach materiału można umieszczać m.in. nazwy i oznaczenia produktów, instrukcje użytkowania, informacje dotyczące bezpieczeństwa, skład materiałowy, symbole prania i konserwacji, dane producenta, numery seryjne i numery partii, kody kreskowe i kody 2D, oznaczenia przewodów oraz informacje w różnych wersjach językowych. Treść każdej strony może być przygotowana niezależnie i zawierać również dane zmienne pochodzące z systemu nadrzędnego.

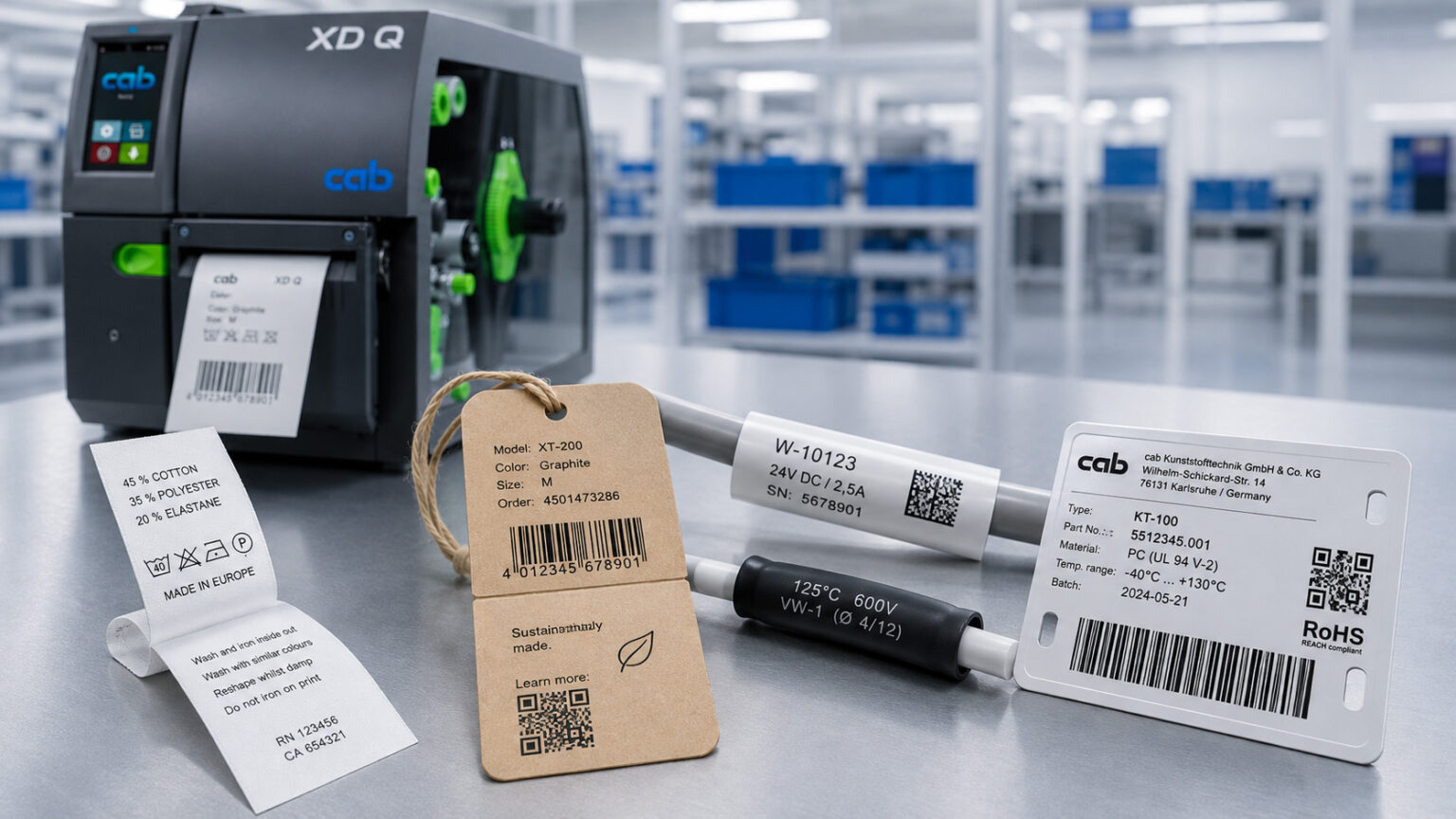

Drukarki CAB XD Q sprawdzają się w wielu specjalistycznych zastosowaniach:
Taśmy tekstylne – do produkcji wszywek zawierających informacje o składzie materiałowym, rozmiarze, producencie oraz sposobie prania i konserwacji.
Przywieszki kartonowe – umożliwiają rozdzielenie informacji handlowych i identyfikacyjnych od instrukcji, kodów produktów, cen czy dodatkowych opisów.
Oznaczenia kabli i przewodów – nadruk wykonany po dwóch stronach pozostaje łatwiejszy do odczytania również po zamontowaniu przewodu.
Koszulki termokurczliwe – mogą być znakowane w celu identyfikacji przewodów, wiązek kablowych oraz elementów instalacji.
Etykiety i materiały techniczne – urządzenia umożliwiają także drukowanie na papierze, kartonie i różnych materiałach syntetycznych wykorzystywanych w przemyśle.
03/
Precyzyjne prowadzenie różnych materiałów
Materiał jest prowadzony centralnie względem mechanizmu drukującego. Jego szerokość ustawia się za pomocą wrzeciona, co ułatwia precyzyjne pozycjonowanie zarówno standardowych etykiet, jak i bardzo wąskich materiałów ciągłych.
Wbudowany separator oddziela zadrukowane podłoże od taśmy termotransferowej. Poprawia to stabilność prowadzenia i ogranicza ryzyko przyklejania się taśmy barwiącej do materiału. Standardowo drukarka wyposażona jest w stalową rolkę transportową przeznaczoną m.in. do materiałów tekstylnych. Podczas drukowania na koszulkach termokurczliwych może zostać zastosowana opcjonalna rolka gumowa.
CAB XD Q może pracować z materiałami nawiniętymi na rolki lub szpule, a także składanymi w harmonijkę. Obsługiwane podłoża obejmują m.in. papier, karton, taśmy tekstylne, PET, PE, PP, PI, PVC, PU, materiały akrylowe, Tyvek oraz koszulki termokurczliwe w formie ciągłej i gotowej do użycia.
W przypadku szczególnie wąskich, grubych, sztywnych lub niestandardowych materiałów rekomendujemy wcześniejsze wykonanie testów i dobór konfiguracji do rzeczywistego podłoża wykorzystywanego w procesie.
04/
Modele drukarek CAB XD Q
Parametr | CAB XD Q4/300 | CAB XD Q4.2/600 |
Technologia druku | termotransferowa | termotransferowa |
Liczba głowic | 2 | 2 |
Rozdzielczość | 300 dpi | 600 dpi |
Maksymalna prędkość druku | 150 mm/s | 100 mm/s |
Maksymalna szerokość druku | 105,7 mm | 54,1 mm |
Maksymalna szerokość materiału | 114 mm | 114 mm |
Maksymalna długość druku | 3000 mm | 1500 mm |
Szerokość etykiet | 10–110 mm | 10–110 mm |
Minimalna wysokość etykiety | 20 mm | 20 mm |
Szerokość materiałów ciągłych | 4–114 mm | 4–114 mm |
Maksymalna długość taśmy barwiącej | 450 m | 450 m |
CAB XD Q4.2/600 – precyzyjne oznaczenia dwustronne
Wariant 600 dpi oferuje maksymalną szerokość zadruku 54,1 mm i jest przeznaczony przede wszystkim do wąskich materiałów wymagających bardzo dokładnego odwzorowania treści. Umożliwia drukowanie małych znaków, drobnej grafiki, kodów kreskowych o dużej gęstości, niewielkich kodów 2D oraz szczegółowych oznaczeń technicznych. Głowice przeznaczone do drukowania w rozdzielczości 300 i 600 dpi nie są wzajemnie wymienne, dlatego właściwy wariant urządzenia należy dobrać już na etapie konfiguracji.
CAB XD Q4/300 – uniwersalny druk dwustronny
Model o rozdzielczości 300 dpi oferuje maksymalną szerokość zadruku 105,7 mm i prędkość do 150 mm/s. Sprawdza się w większości przemysłowych zastosowań wymagających dwustronnego znakowania, m.in. szerokich taśm tekstylnych, przywieszek kartonowych, etykiet produktowych, materiałów syntetycznych, oznaczeń przewodów i koszulek termokurczliwych.
05/
Cięcie, perforowanie, odbiór materiału i RFID
Drukarki CAB XD Q można rozbudować o wyposażenie usprawniające dalszą obróbkę zadrukowanego materiału. Dostępne są m.in. obcinaki automatyczne, obcinaki z funkcją perforowania, układarka ST400 M z obcinakiem, tacka odbiorcza, zewnętrzny nawijak, prowadnica materiałów składanych w harmonijkę, zewnętrzny panel sterujący oraz cyfrowy interfejs I/O.
Obcinaki mogą być wykorzystywane do papieru, kartonu, materiałów tekstylnych i syntetycznych oraz koszulek termokurczliwych. Układarka ST400 M umożliwia automatyczne cięcie i porządkowanie gotowych oznaczeń, dzięki czemu drukarka może stać się elementem bardziej rozbudowanego stanowiska produkcyjnego.
CAB XD Q może być również dostarczony w wariancie z modułem UHF RFID umożliwiającym odczyt i zapis tagów. Tag jest odczytywany i programowany bezpośrednio przed wykonaniem nadruku, a w przypadku błędu zapisu nieprawidłowa etykieta zostaje odpowiednio oznaczona. Wariant RFID jest dostępny na indywidualne zapytanie.
06/
Jak dobrać drukarkę do dwustronnego zadruku?
Właściwa konfiguracja zależy przede wszystkim od rodzaju i szerokości materiału, wielkości drukowanych znaków, wymaganej rozdzielczości, oczekiwanej prędkości procesu oraz informacji nanoszonych na każdej ze stron.
Przy wyborze urządzenia warto uwzględnić również rodzaj stosowanych taśm termotransferowych, potrzebę automatycznego cięcia lub perforowania, sposób odbioru gotowych oznaczeń, integrację z systemem nadrzędnym oraz ewentualną konieczność obsługi tagów RFID.
HKK Group pomaga w doborze drukarki, materiałów eksploatacyjnych i wyposażenia dodatkowego. W przypadku niestandardowego podłoża możemy także zweryfikować możliwość wykonania nadruku na próbkach dostarczonych przez klienta.
Zapraszamy do kontaktu.
