Systemy Print & Apply CAB Hermes C - etykiety dwukolorowe
CAB Hermes C to przemysłowy system Print & Apply do drukowania etykiet w dwóch kolorach i ich automatycznej aplikacji bezpośrednio na produkt lub opakowanie. Rozwiązanie zostało opracowane szczególnie z myślą o oznaczeniach chemicznych zgodnych z GHS, ale może być wykorzystywane wszędzie tam, gdzie kolor pełni istotną funkcję informacyjną lub ostrzegawczą.
01/

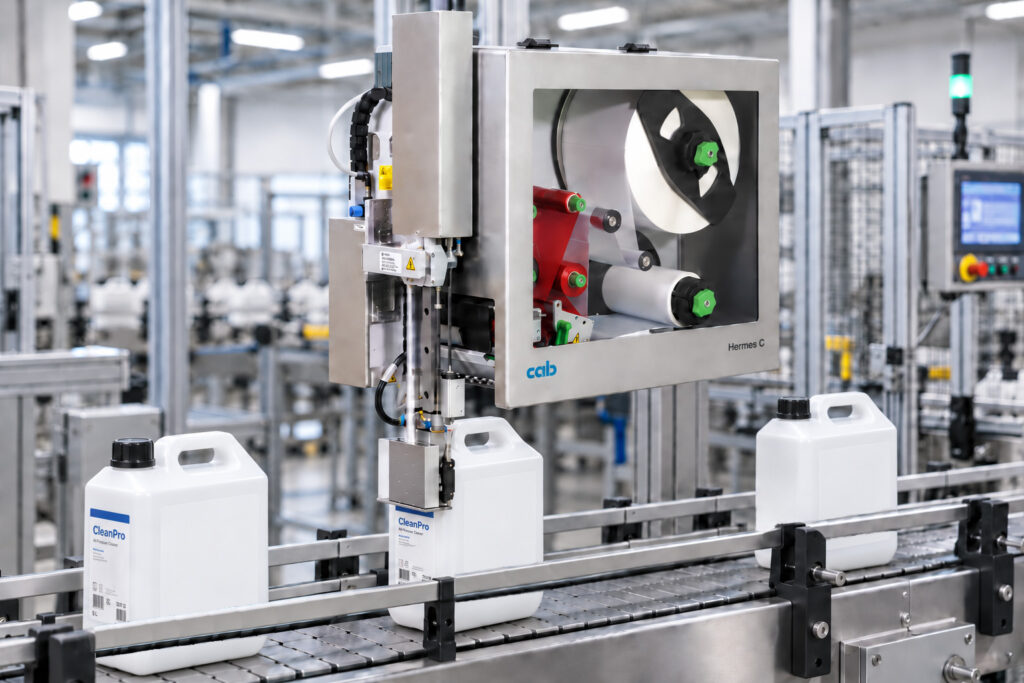

Jeden proces - dwukolorowy druk i aplikacja
Hermes C łączy dwie operacje: przygotowanie dwukolorowej etykiety oraz jej automatyczne naniesienie na produkt.
System Print & Apply wykorzystuje dwie głowice termotransferowe, dzięki czemu podczas jednego procesu może nanosić dwa różne kolory – np. czarny tekst i symbole oraz czerwone elementy ostrzegawcze. Gotowa etykieta jest następnie przekazywana do odpowiednio dobranego aplikatora.
Dane mogą być generowane bezpośrednio przed aplikacją, dlatego każda kolejna etykieta może zawierać inne informacje: nazwę produktu, numer partii, dane logistyczne, tekst w odpowiednim języku, kody kreskowe czy kody 2D.
Pozwala to połączyć elastyczność druku danych zmiennych z automatyzacją procesu nanoszenia etykiet na linii produkcyjnej.
02/

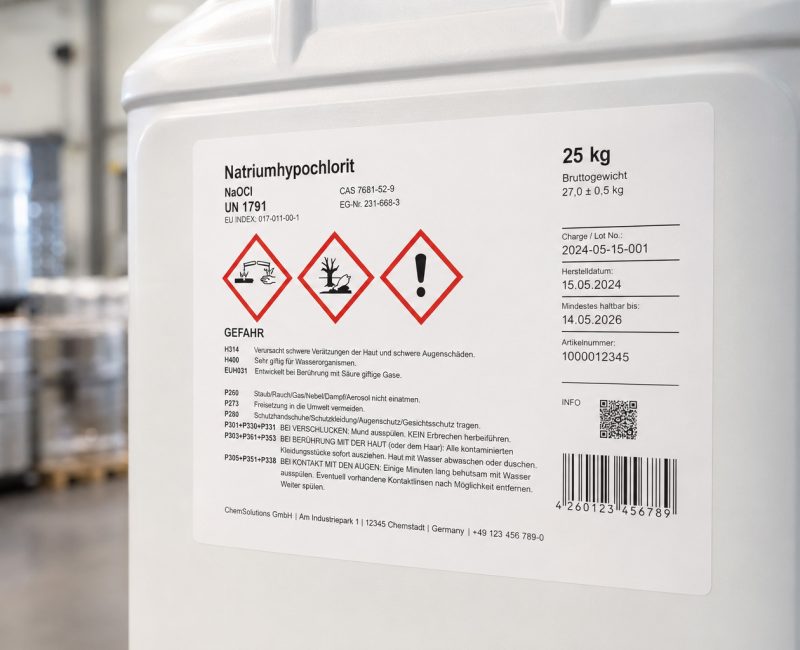

Automatyczne etykietowanie zgodne z GHS
Jednym z podstawowych zastosowań Hermes C jest oznakowanie substancji i mieszanin chemicznych.
Etykiety zgodne z systemem GHS wykorzystują charakterystyczne piktogramy, w których czerwona ramka współwystępuje z czarnym symbolem ostrzegawczym. Hermes C umożliwia wykonanie kompletnej, dwukolorowej etykiety bezpośrednio na linii i natychmiastowe naniesienie jej na właściwe opakowanie.
Na jednym oznaczeniu mogą znaleźć się m.in. piktogramy ostrzegawcze, nazwa substancji, informacje dotyczące zagrożeń i bezpiecznego postępowania, dane producenta, numery partii oraz kody identyfikacyjne.
Projekt może być dostosowywany do aktualnie znakowanego produktu. Ogranicza to konieczność magazynowania wielu wariantów wcześniej przygotowanych dwukolorowych etykiet.
Rozwiązanie znajduje zastosowanie m.in. w przemyśle chemicznym, produkcji farb, lakierów, detergentów i innych produktów wymagających czytelnego oznakowania ostrzegawczego.
03/

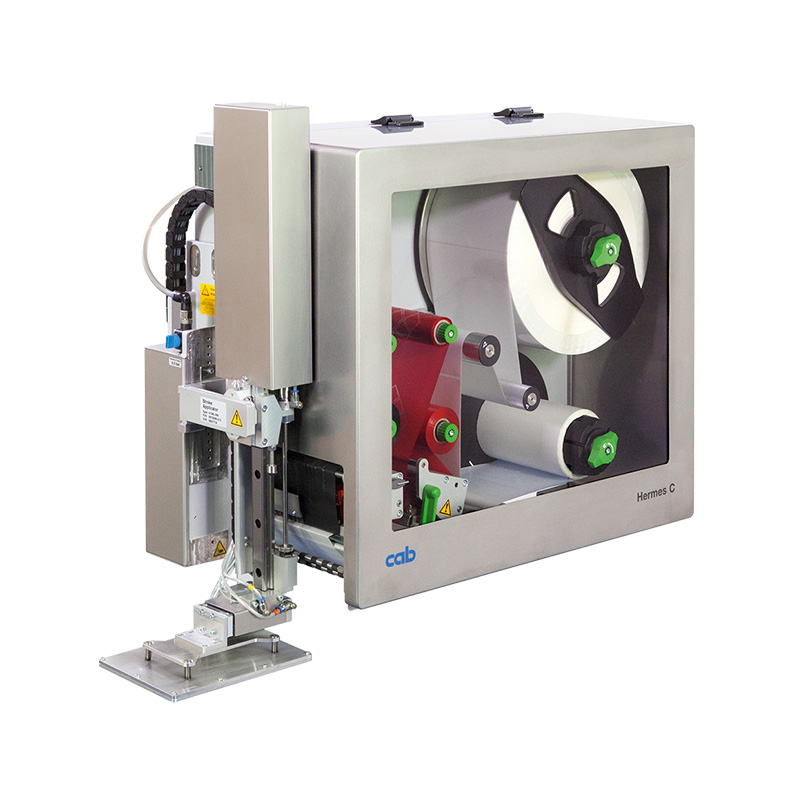

CAB Hermes C 6L/300-3 – parametry techniczne
Hermes C jest dostępny jako przemysłowy system 6L/300-3, przeznaczony do szerokich dwukolorowych etykiet.
Parametr | CAB Hermes C 6L/300-3 |
Technologia druku | termotransferowa |
Liczba głowic drukujących | 2 |
Rozdzielczość | 300 dpi |
Maks. prędkość druku | 125 mm/s |
Maks. szerokość druku | 162,6 mm |
Szerokość etykiety | 46–176 mm |
Wysokość etykiety | 20–356 mm |
Szerokość podkładu | 50–180 mm |
Maks. średnica rolki | 305 mm |
Maks. długość taśmy termotransferowej | 450 m |
System może pracować z etykietami papierowymi oraz materiałami syntetycznymi, m.in. PET, PE, PP, PVC, PU, PI i materiałami akrylowymi.
Szeroki zakres formatu sprawia, że Hermes C dobrze nadaje się do większych etykiet zawierających kilka piktogramów, rozbudowane informacje dotyczące produktu oraz dane wymagane w zastosowaniach przemysłowych.
W przypadku małych, nietypowych lub silnie klejących etykiet rekomendowane jest wcześniejsze przeprowadzenie testu procesu.
04/

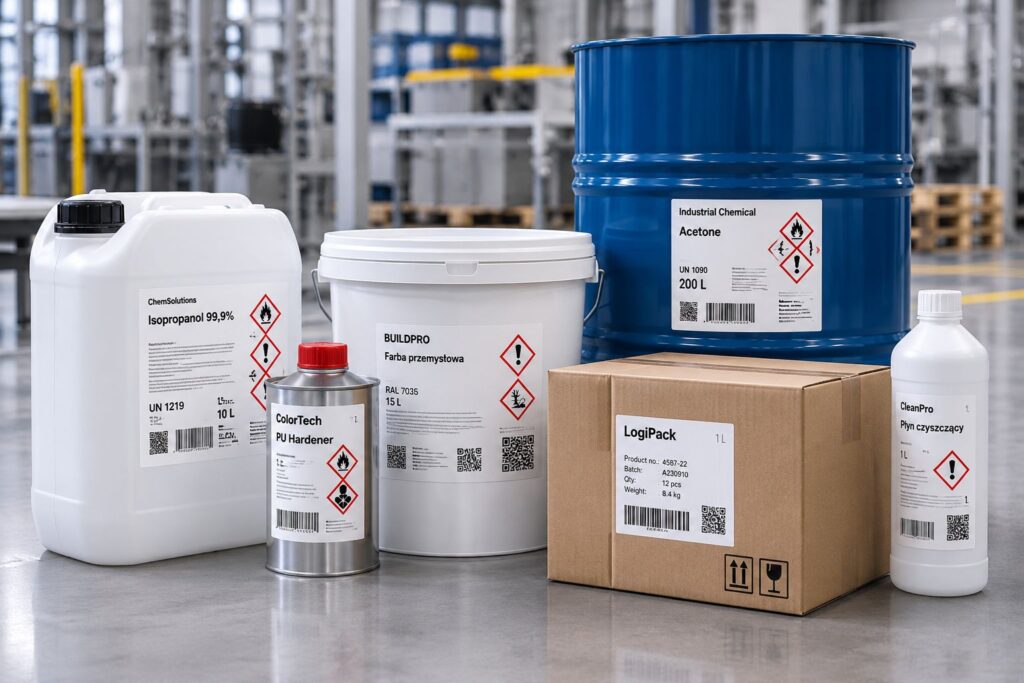

Etykietowanie opakowań o różnych kształtach
Hermes C może współpracować z różnymi aplikatorami, dzięki czemu sposób nanoszenia etykiety można dostosować do rodzaju produktu i organizacji linii. System może znakować m.in. butelki, puszki, wiadra, beczki, kartony oraz palety.
Dostępne rozwiązania pozwalają nanosić etykiety na produkty pozostające w miejscu lub poruszające się po przenośniku. W zależności od konfiguracji aplikacja może odbywać się z różnych stron produktu.
CAB oferuje dla Hermes C m.in.:
- aplikatory skokowe z padami dociskowymi lub rolkami,
- aplikatory przeznaczone do produktów pozostających w ruchu,
- aplikatory z taśmą próżniową,
- rozwiązania do powierzchni płaskich i cylindrycznych,
- konfiguracje umożliwiające etykietowanie narożne.
Dzięki temu jeden system może zostać dopasowany zarówno do klasycznego znakowania kartonów, jak i do bardziej wymagających procesów związanych z pojemnikami chemicznymi czy dużymi opakowaniami.
05/

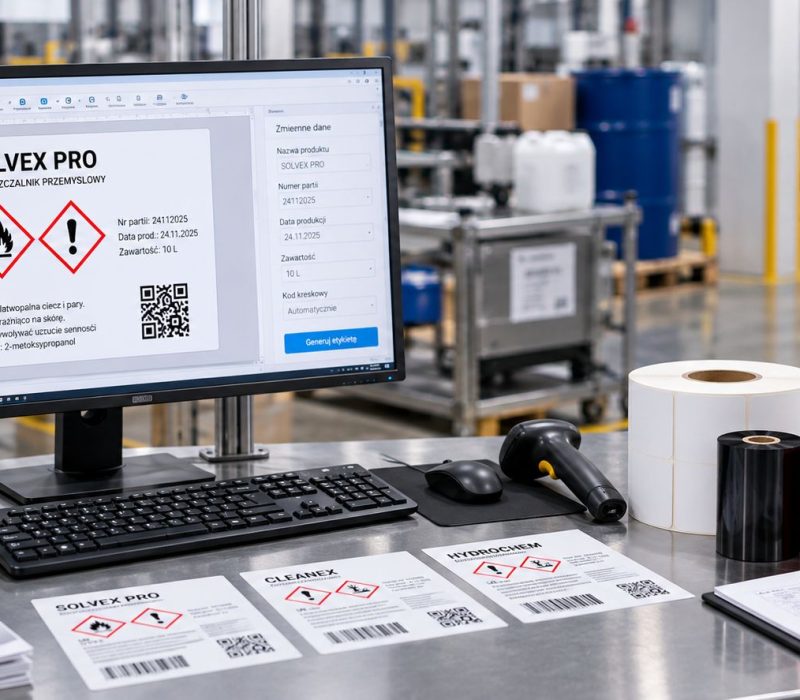

Elastyczny druk bez zapasu wielu wariantów etykiet
Największą wartością Hermes C nie jest samo zastosowanie dwóch kolorów, lecz możliwość połączenia ich z drukiem danych zmiennych bezpośrednio przed aplikacją.
Zmiana produktu, partii, języka czy zestawu informacji nie musi oznaczać zmiany rolki na inną wersję wcześniej zadrukowanej etykiety. Odpowiedni projekt może zostać wygenerowany dla aktualnego zadania.
Najważniejsze korzyści rozwiązania to:
- druk dwóch kolorów i aplikacja w jednym procesie,
- możliwość tworzenia indywidualnych etykiet na żądanie,
- automatyzacja nanoszenia oznaczeń bez pracy ręcznej,
- ograniczenie zapasu wcześniej przygotowanych wariantów etykiet,
- możliwość integracji bezpośrednio z linią produkcyjną,
- znakowanie opakowań o różnych rozmiarach i kształtach,
- automatyczne oszczędzanie taśmy termotransferowej podczas fragmentów niewymagających nadruku pierwszym kolorem,
- konstrukcja przeznaczona do regularnej pracy przemysłowej.
Zintegrowany mechanizm cofania materiału pozwala również przygotowywać pojedyncze etykiety na żądanie bez niepotrzebnych strat pomiędzy kolejnymi zadaniami.
06/
Integracja Hermes C z linią produkcyjną
Hermes C został przygotowany do pracy jako część zautomatyzowanego procesu produkcyjnego.
Urządzenie oferuje m.in. Ethernet, USB, RS232C oraz cyfrowy interfejs I/O, umożliwiający komunikację z automatyką i systemami sterowania.
Dzięki temu proces drukowania i aplikacji może być wyzwalany przez czujnik produktu lub nadrzędny sterownik PLC, a dane do etykiety mogą pochodzić z systemów ERP, produkcyjnych lub innych źródeł wykorzystywanych w zakładzie.
System może zostać rozbudowany m.in. o czujniki produktu, zewnętrzny panel operatorski, lampę sygnalizacyjną, elementy montażowe oraz wyposażenie wymagane przez pneumatyczne aplikatory.
Hermes C można instalować w różnych orientacjach i dopasować jego położenie do istniejącej konstrukcji linii.
07/
Jak dobrać system CAB Hermes C?
Dobór rozwiązania powinien rozpocząć się od analizy etykiety oraz produktu, na który ma zostać naniesiona.
Przy konfiguracji należy uwzględnić przede wszystkim:
- format etykiety,
- informacje drukowane w każdym z dwóch kolorów,
- rodzaj materiału i taśm termotransferowych,
- wymaganą trwałość nadruku,
- kształt i wielkość znakowanego opakowania,
- miejsce aplikacji etykiety,
- produkt w ruchu lub pozostający w miejscu,
- prędkość przenośnika,
- wymagany sposób nanoszenia etykiety,
- dostępne miejsce montażowe,
- sposób komunikacji z PLC, ERP lub innym systemem nadrzędnym.
W zastosowaniach związanych z produktami chemicznymi należy również prawidłowo dobrać materiały eksploatacyjne do wymagań konkretnego oznakowania i warunków użytkowania etykiety.
HKK Group może pomóc dobrać system, aplikator, materiały, sposób montażu i integracji oraz przeprowadzić test z wykorzystaniem rzeczywistych produktów i etykiet klienta.
08/
Skontaktuj się z nami
Potrzebujesz systemu, który wydrukuje dwukolorową etykietę z aktualnymi danymi i automatycznie naniesie ją na produkt lub opakowanie?
Skontaktuj się z doradcą HKK Group. Pomożemy dobrać CAB Hermes C, odpowiedni aplikator, materiały eksploatacyjne oraz sposób integracji z linią produkcyjną.
Rozwiązanie możemy dopasować zarówno do automatycznego znakowania chemikaliów i etykiet GHS, jak i do innych procesów wymagających dwukolorowego druku oraz automatycznej aplikacji.
