Dwukolorowe przemysłowe drukarki etykiet CAB XC Q
Dwukolorowe drukarki etykiet umożliwiają nanoszenie dwóch barw podczas jednego procesu drukowania. Pozwala to wyróżnić ostrzeżenia, symbole, ramki oraz inne informacje, które powinny być natychmiast widoczne dla użytkownika. Rozwiązanie znajduje zastosowanie m.in. w przemyśle chemicznym i farmaceutycznym, produkcji farb, lakierów i detergentów, znakowaniu produktów niebezpiecznych, oznaczeniach zgodnych z GHS oraz w logistyce i produkcji przemysłowej.
01/
Drukowanie dwóch kolorów w jednym procesie

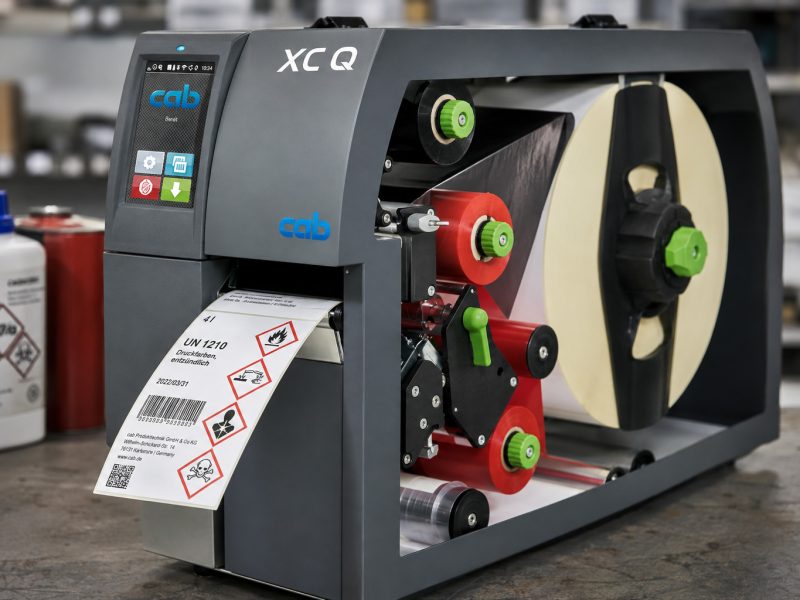

Drukarki etykiet CAB XC Q wykorzystują dwie głowice termotransferowe umieszczone kolejno na drodze prowadzenia materiału. Każda współpracuje z osobną taśmą barwiącą – pierwsza nanosi jeden kolor, a druga uzupełnia etykietę o elementy drukowane w drugiej barwie.
Kompletna etykieta powstaje podczas jednego przejścia materiału przez urządzenie. Nie ma potrzeby ponownego podawania etykiety ani korzystania z materiałów z wcześniej przygotowanym kolorowym nadrukiem.
Temperatura każdej głowicy może być regulowana niezależnie. Pozwala to dopasować parametry procesu do rodzaju materiału, właściwości taśmy termotransferowej oraz wykorzystywanego koloru.
Jeżeli konkretne zadanie wymaga wykorzystania tylko drugiej głowicy, pierwsza może zostać automatycznie uniesiona. Drukarka zatrzymuje wtedy również przesuw przypisanej do niej taśmy termotransferowej, ograniczając jej niepotrzebne zużycie.
02/
Dwukolorowe etykiety ostrzegawcze i znaki GHS

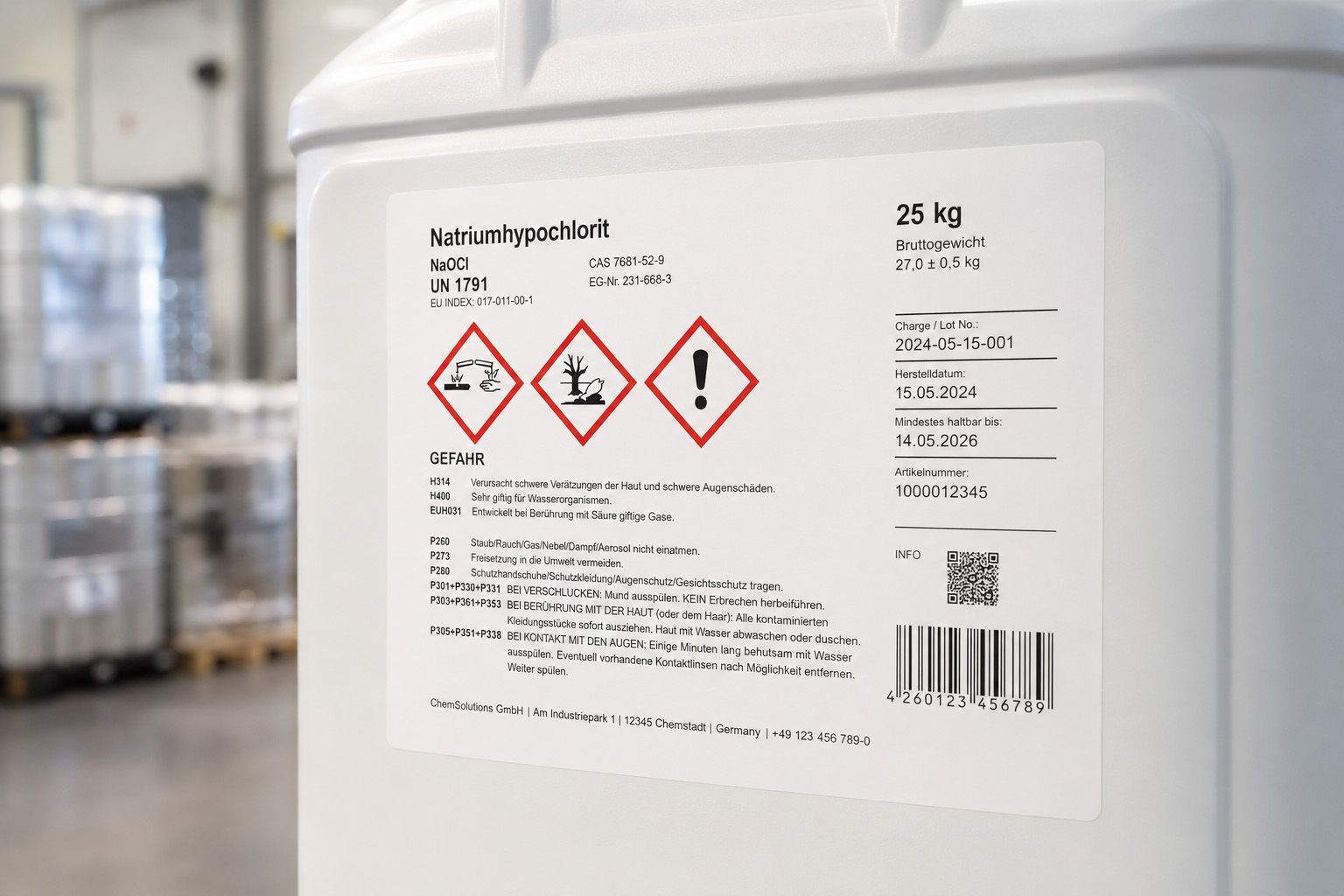

Jednym z najważniejszych zastosowań drukarek CAB XC Q jest przygotowywanie etykiet dla substancji i mieszanin chemicznych. Oznaczenia zgodne z systemem GHS wykorzystują charakterystyczne piktogramy ostrzegawcze z czerwoną ramką oraz czarnym symbolem na białym tle.
Druk dwukolorowy pozwala wykonywać kompletną etykietę bezpośrednio w zakładzie. W jednym procesie mogą powstać czerwone ramki piktogramów, czarne symbole ostrzegawcze, nazwy substancji, informacje dotyczące zagrożeń i bezpiecznego postępowania, dane producenta, numery partii oraz kody kreskowe i kody 2D.
Treść etykiety może być generowana bezpośrednio przed drukiem i zawierać dane zmienne. Ułatwia to dostosowanie oznaczenia do konkretnego produktu, partii produkcyjnej, rodzaju opakowania czy wymaganej wersji językowej.

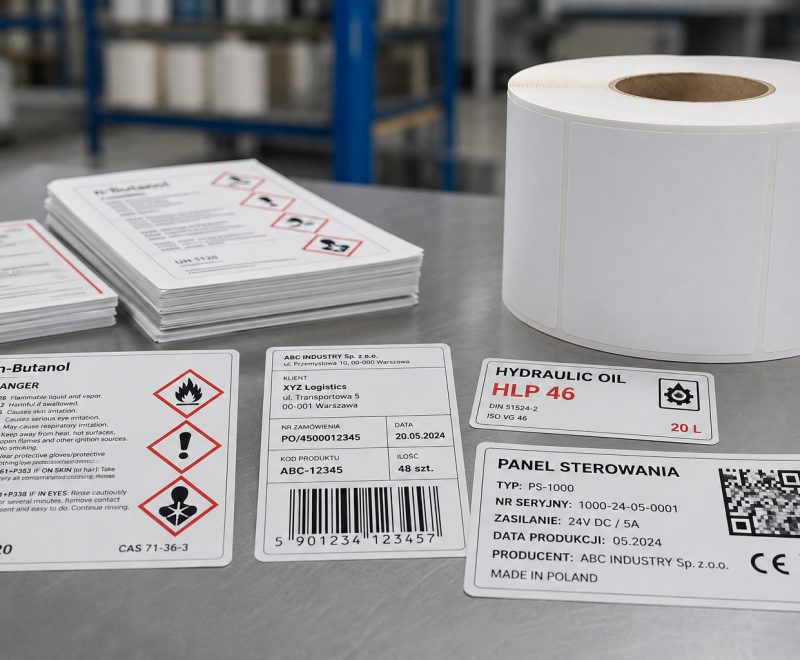

CAB XC Q może być wykorzystywany również do innych zastosowań, w których kolor pełni funkcję informacyjną lub ostrzegawczą – np. na etykietach produktowych, logistycznych i przemysłowych.
03/
Elastyczny druk bez zapasu gotowych etykiet
Drukowanie dwóch kolorów bezpośrednio na stanowisku produkcyjnym zapewnia większą elastyczność niż stosowanie etykiet z wcześniej wykonanym kolorowym nadrukiem.
Najważniejsze korzyści rozwiązania to:
- druk dwóch kolorów podczas jednego przejścia materiału przez urządzenie,
- możliwość wykorzystania danych zmiennych w obu kolorach,
- ograniczenie liczby gotowych wariantów etykiet przechowywanych w magazynie,
- szybkie wprowadzanie zmian w projekcie oznaczenia,
- wysoka jakość tekstów, symboli i kodów dzięki rozdzielczości 300 dpi,
- niezależne sterowanie parametrami obu głowic,
- automatyczne ograniczanie zużycia taśmy termotransferowej,
- konstrukcja przystosowana do regularnej pracy przemysłowej.
CAB XC Q może pracować z etykietami i materiałami ciągłymi nawiniętymi na rolkę. Obsługiwane podłoża obejmują m.in. papier, karton, materiały syntetyczne, PET, PE, PP, PI, PVC, PU, materiały akrylowe oraz Tyvek. Model XC Q4 może być również wykorzystywany do zadruku wybranych taśm tekstylnych.
W przypadku nietypowych, grubych, sztywnych lub silnie klejących materiałów rekomendujemy wcześniejsze przeprowadzenie testów.
04/

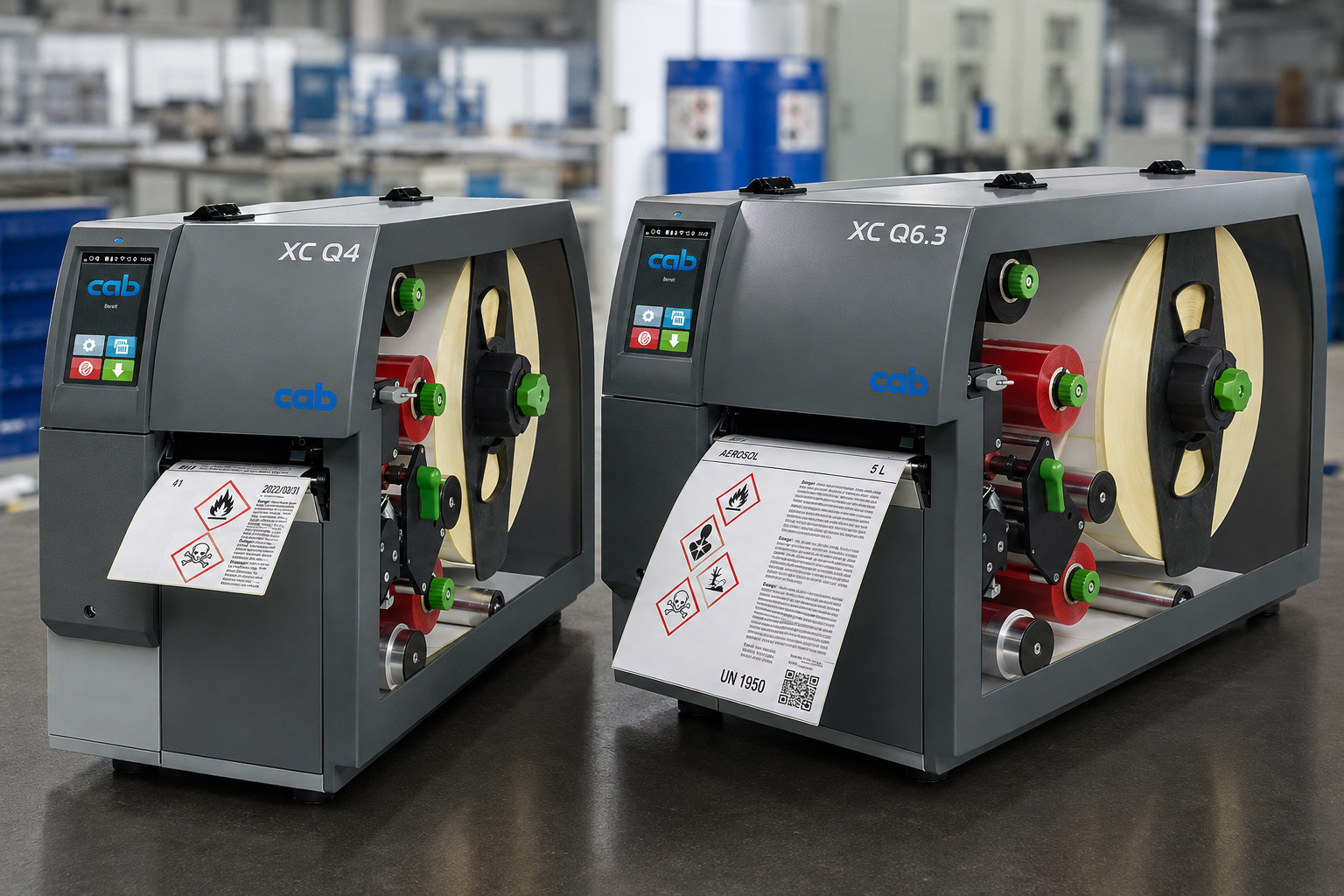

Modele drukarek dwukolorowych CAB XC Q
Rodzina CAB XC Q obejmuje dwa modele różniące się przede wszystkim maksymalną szerokością materiału i zadruku.
|
Parametr |
CAB XC Q4 |
CAB XC Q6.3 |
|
Technologia druku |
termotransferowa |
termotransferowa |
|
Liczba głowic drukujących |
2 |
2 |
|
Rozdzielczość |
300 dpi |
300 dpi |
|
Maksymalna prędkość druku |
150 mm/s |
150 mm/s |
|
Maksymalna szerokość druku |
105,7 mm |
162,6 mm |
|
Maksymalna szerokość materiału |
114 mm |
180 mm |
|
Szerokość etykiet |
20–116 mm |
46–176 mm |
|
Minimalna wysokość etykiety |
10 mm |
10 mm |
|
Maksymalna długość druku |
3000 mm |
2000 mm |
|
Maksymalna długość taśmy barwiącej |
450 m |
450 m |

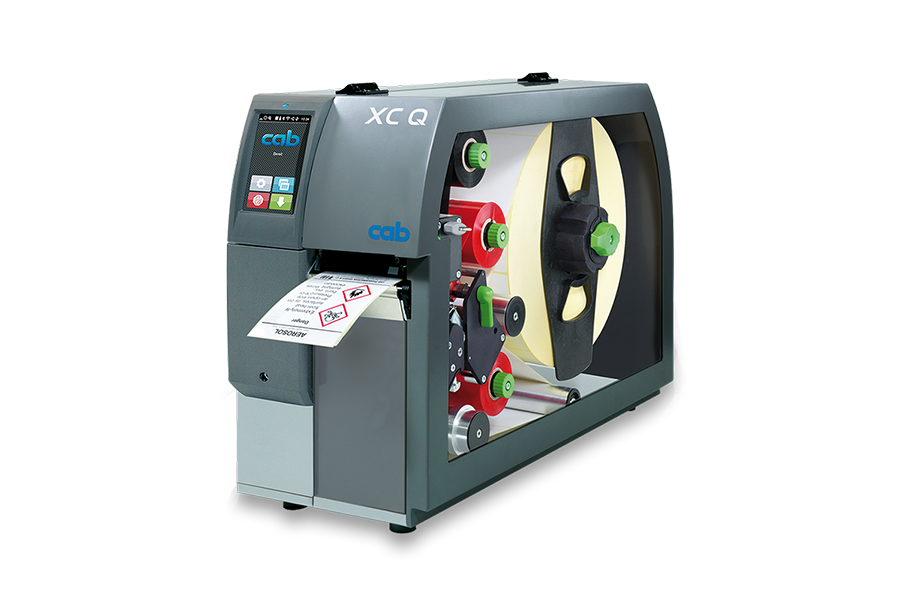

CAB XC Q4 – dwukolorowy druk etykiet o standardowej szerokości
Model CAB XC Q4 jest przeznaczony do etykiet o szerokości do 116 mm i oferuje maksymalną szerokość zadruku wynoszącą 105,7 mm. Sprawdza się m.in. podczas przygotowywania etykiet na pojemniki z substancjami chemicznymi, opakowania jednostkowe i zbiorcze, oznaczeń produktowych, logistycznych i ostrzegawczych oraz etykiet zgodnych z GHS.

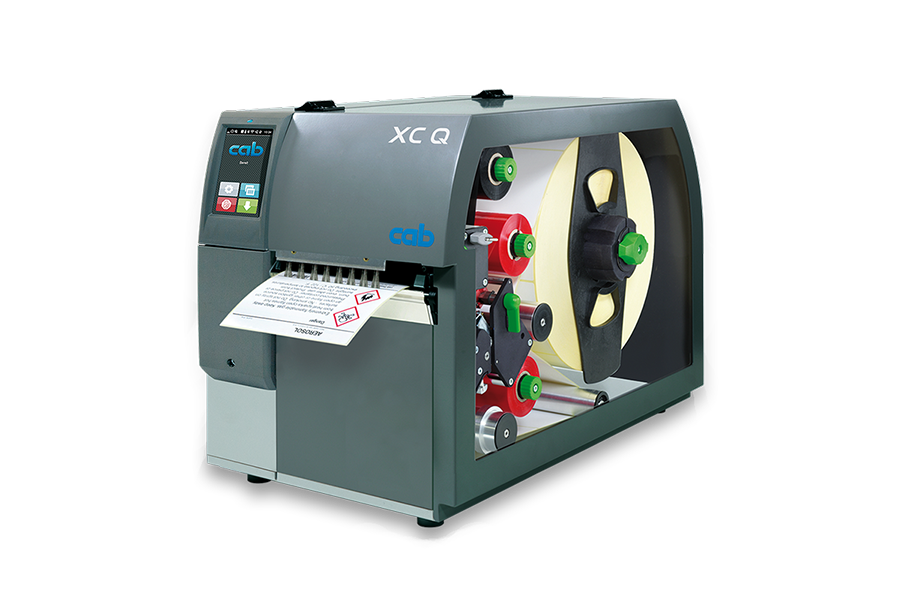

CAB XC Q6.3 – dwukolorowy druk szerokich etykiet
CAB XC Q6.3 obsługuje materiały o szerokości do 180 mm, a maksymalna szerokość zadruku wynosi 162,6 mm. Model jest przeznaczony do zastosowań wymagających większego formatu etykiety – np. podczas znakowania dużych pojemników, beczek, kanistrów, opakowań zbiorczych i surowców chemicznych.
Większa powierzchnia pozwala umieścić na jednej etykiecie kilka piktogramów, rozbudowane informacje dotyczące bezpieczeństwa, dane identyfikacyjne oraz kody.
05/
Cięcie, nawijanie i integracja z procesem
CAB XC Q można rozbudować o wyposażenie pozwalające dopasować sposób odbioru i dalszej obróbki etykiet do konkretnego procesu.

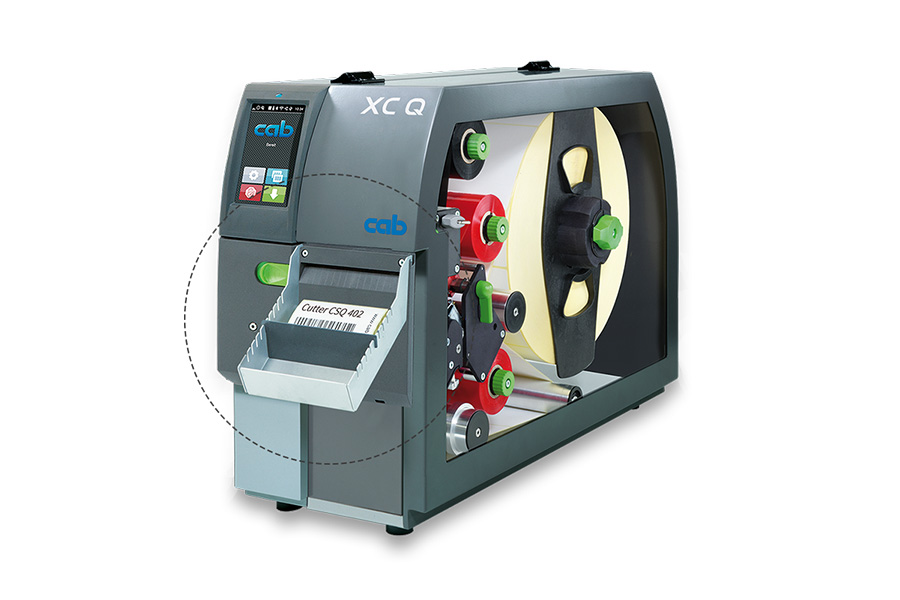

Dostępne rozwiązania obejmują m.in. obcinak CSQ402 dla modelu XC Q4, obcinak CU600 dla XC Q6.3, obcinak CU400 rekomendowany do zastosowań tekstylnych, tackę odbiorczą, zewnętrzne nawijaki, prowadnicę materiałów składanych w harmonijkę, zewnętrzny panel sterujący oraz cyfrowy interfejs I/O.
Interfejs I/O umożliwia wyzwalanie wydruku za pomocą sterownika PLC, czujnika lub przycisku ręcznego. Pozwala także przekazywać informacje o stanie pracy urządzenia i występujących błędach, dzięki czemu drukarka może zostać włączona w bardziej rozbudowany proces produkcyjny lub pakujący.
06/
Jak dobrać drukarkę do dwustronnego zadruku?
Wybór właściwego wariantu CAB XC Q zależy przede wszystkim od szerokości etykiety, rodzaju drukowanego materiału, wymaganej kombinacji kolorów oraz liczby etykiet wykonywanych w ciągu dnia.
Warto uwzględnić również rodzaj i oczekiwaną trwałość taśm termotransferowych, wymagania związane z oznakowaniem GHS, potrzebę automatycznego cięcia lub nawijania materiału, sposób integracji z systemem nadrzędnym oraz warunki panujące w miejscu instalacji.

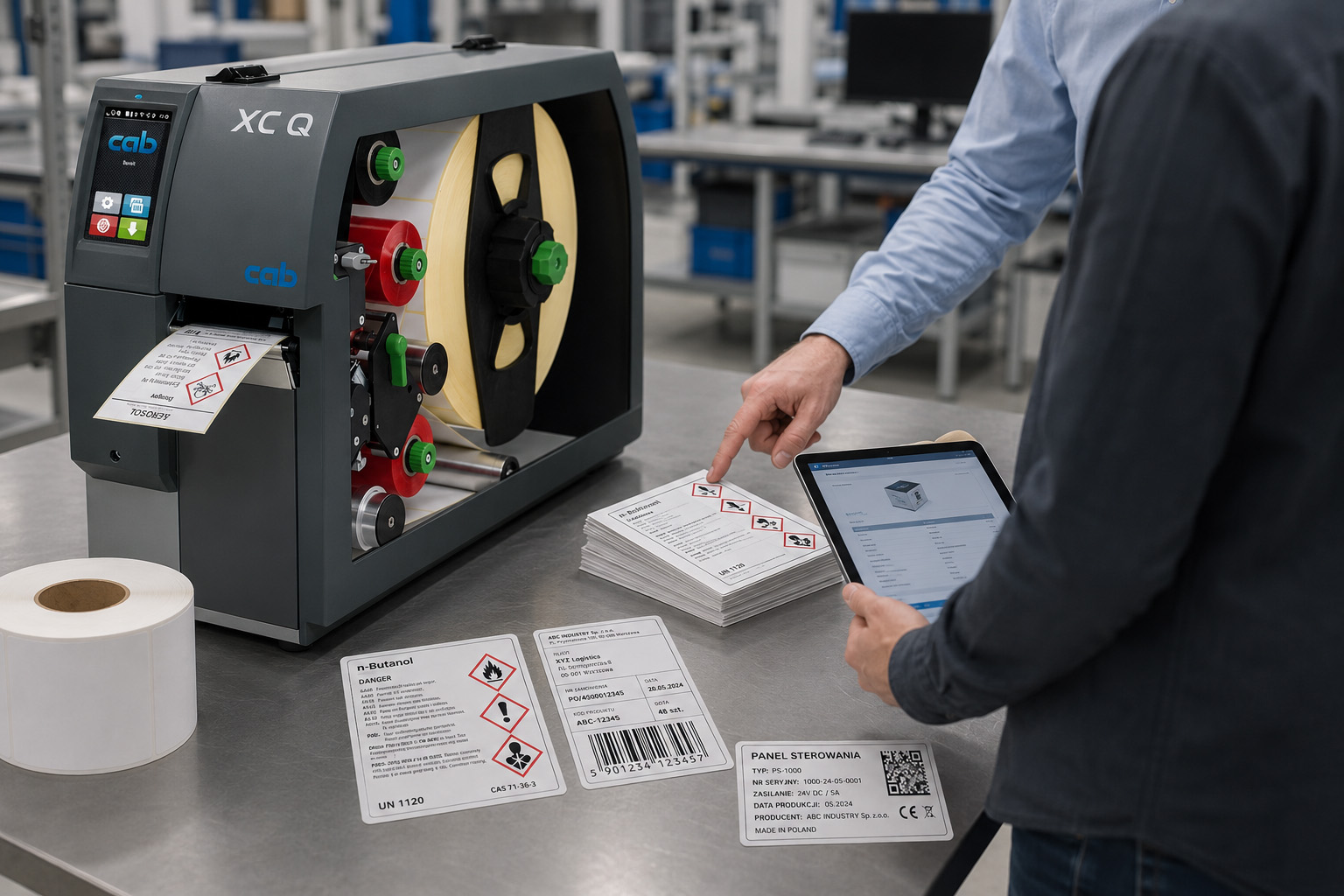

Istotne jest także właściwe dopasowanie etykiety do stosowanych taśm barwiących. Przed wdrożeniem możemy przeprowadzić testy z wykorzystaniem materiałów dostarczonych przez klienta.
Skontaktuj się z doradcą HKK Group. Przeanalizujemy zastosowanie i pomożemy dobrać odpowiedni model CAB XC Q, materiały eksploatacyjne oraz konfigurację dopasowaną do Twojego procesu.
