Systemy Print & Apply CAB
Systemy print&apply cab to kompletne rozwiązania do automatycznego drukowania i aplikacji etykiet w liniach produkcyjnych, obejmujące maszyny HERMES, SQUIX z aplikatorami oraz wyspecjalizowane moduły do konkretnych aplikacji, takich jak etykietowanie probówek i wiele innych.
Rozwiązania te wpisują się w rozwój obszaru auto ID, automatyki przemysłowej i integracji z systemami klasy WMS (system magazynowy).
Czym są systemy print & apply?
Systemy print&apply łączą przemysłową drukarkę etykiet i aplikator, dzięki czemu etykieta jest drukowana „w locie” i natychmiast nanoszona na produkt, opakowanie lub komponent w trakcie procesu.
W ofercie cab ta funkcjonalność opiera się na platformach HERMES Q, Hermes C oraz drukarkach SQUIX współpracujących z dedykowanymi aplikatorami, a także na modułach PX Q oraz systemach do znakowania probówek AXON.
Rozwiązania te są projektowane do pracy ciągłej w zautomatyzowanych liniach produkcyjnych, gdzie wymagana jest powtarzalność, wysoka wydajność i integracja z systemami nadrzędnymi.

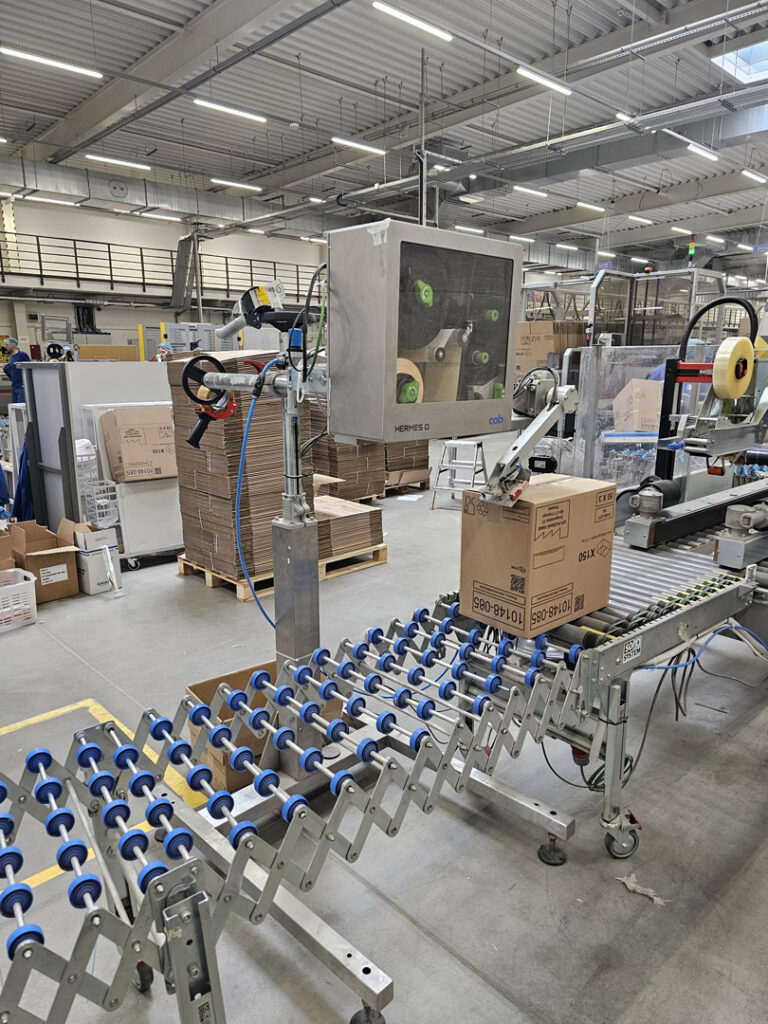

CAB HERMES – serce zintegrowanych systemów
HERMES Q to rodzina systemów zaprojektowanych specjalnie do automatycznego drukowania i aplikowania etykiet w liniach produkcyjnych. Urządzenia bazują na płycie głównej aktualnej generacji drukarek etykiet cab, z wydajnym CPU, co umożliwia szybkie przetwarzanie danych drukowania oraz rozbudowaną komunikację z automatyką.
HERMES Q jest następcą serii Hermes+ i stanowi platformę, do której podłącza się różne typy aplikatorów HQ – roll‑on, blow‑on i tamp‑on – dopasowane do konkretnej aplikacji i geometrii produktu.
Aplikatory HERMES Q HQ
Aplikatory HQ to rozwinięcie sprawdzonych aplikatorów HERMES z dodatkowymi funkcjami przy pełnej kompatybilności z istniejącymi aplikacjami. Konfiguracja odbywa się bezpośrednio z panelu drukarki, a parametry mogą być zapisane i przywoływane, co przyspiesza przezbrojenia między zleceniami.
System dostarcza rozbudowane statystyki i komunikaty błędów, a ciągła kontrola procesu umożliwia szybką reakcję na nieprawidłowości, co jest kluczowe w pracy w trybie 24/7.
Dzięki różnym wersjom głowic aplikujących, etykiety mogą być nanoszone z każdej strony na opakowania płaskie, cylindryczne, o zmiennej wysokości, a także do wnętrza profili, rur czy na kable i węże. Dostępne są rozwiązania do naklejania na opakowania stojące, poruszające się, przy zmiennej wysokości, a nawet do serii etykiet nakładanych z różnych stron na paczki w ruchu.

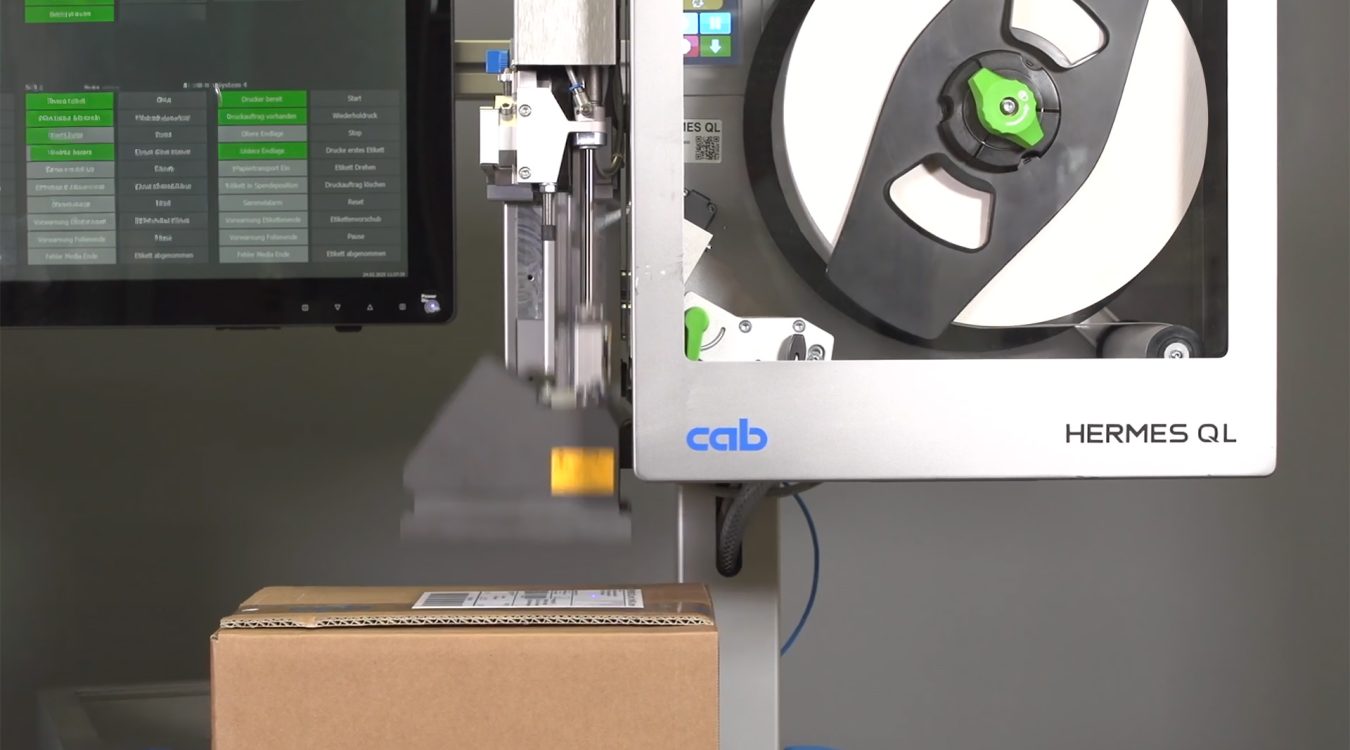

HERMES QL/QI – bezpodkładowe Linerless i InNo-Liner
Wersje HERMES QL dla materiałów linerless oraz HERMES QI dla InNo‑Liner eliminują podkład silikonowy, redukując odpady i koszty magazynowania oraz transportu.
Rolki etykiet o długości 700 m zapewniają dwukrotnie większą pojemność w porównaniu ze standardowym HERMES Q, co przekłada się na mniej przestojów na wymianę materiału. Aplikatory HQ/HQI dla tych wersji rozszerzają funkcjonalność klasycznych aplikatorów, zachowując pełną kompatybilność konstrukcyjną.
Hermes C – dwukolorowe etykiety GHS w jednym przebiegu
Hermes C to pierwsze na świecie systemowe rozwiązanie do drukowania i aplikowania dwukolorowych etykiet w jednym cyklu. Został opracowany z myślą o etykietach zgodnych z wymaganiami GHS (Global Harmonized System), gdzie wymagane są piktogramy ostrzegawcze w czerwonych ramkach wraz z czarnym tekstem.
Dzięki dedykowanym aplikatorom Hermes C możliwe jest etykietowanie w czasie rzeczywistym opakowań i produktów z każdej strony, przy zachowaniu pełnej czytelności i zgodności regulacyjnej. To rozwiązanie adresuje szczególnie branże chemiczną, farmaceutyczną i petrochemiczną, gdzie etykieta jest elementem krytycznym dla bezpieczeństwa użytkowników i łańcucha dostaw.
CAB SQUIX z aplikatorami – elastyczne systemy print&apply
Drukarki etykiet SQUIX to profesjonalne urządzenia przemysłowe, które w połączeniu z aplikatorami tworzą ekonomiczne systemy print&apply do pracy półautomatycznej oraz integracji pionowej w liniach produkcyjnych. Konstrukcja SQUIX została zaprojektowana pod kątem łatwej obsługi, wysokiej niezawodności i szerokiego zakresu zastosowań przemysłowych.
Aplikator SQUIX SQ 1000
Aplikatory SQUIX są następcą sprawdzonych serii S1000, zachowując kompatybilność przy rozszerzonej funkcjonalności. SQ 1000 jest rozwinięciem aplikatora S1000 i stanowi rozwiązanie do prostych aplikacji tamp‑on w orientacji pionowej, zarówno w trybie półautomatycznym (np. stanowiska operatorów), jak i zintegrowanym z linią.

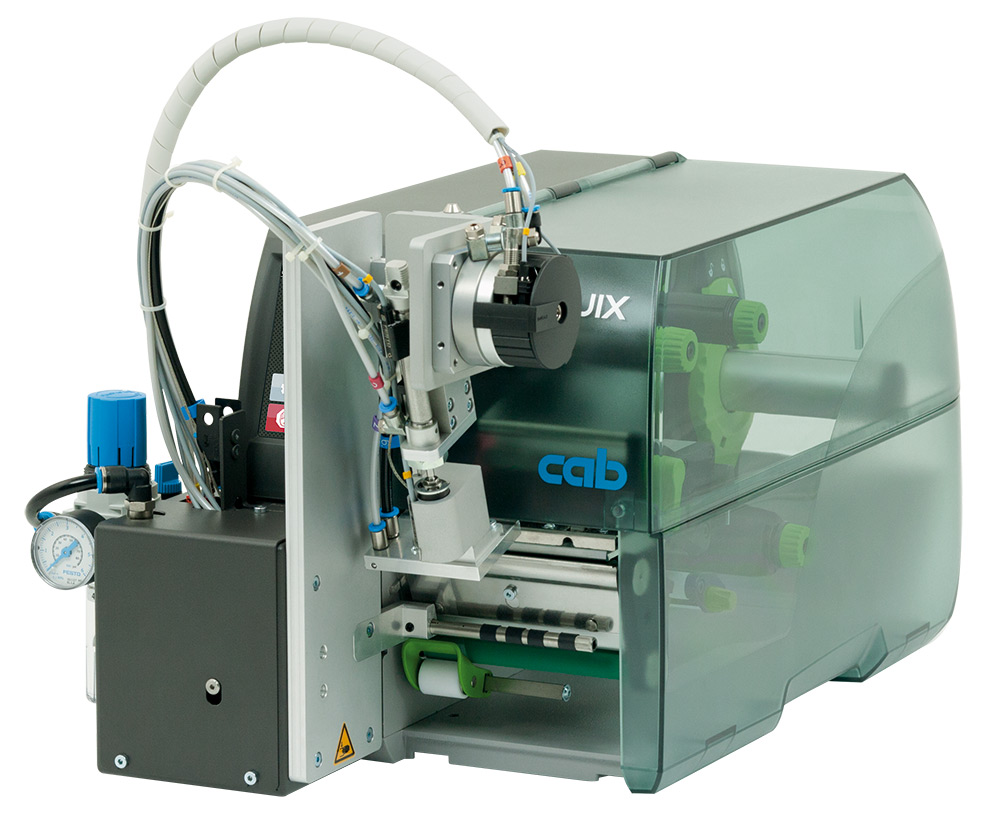

Aplikator SQUIX SQ 3200
SQ 3200, połączony z drukarką SQUIX w wersji peel‑off, służy do automatycznego nakładania etykiet w czasie rzeczywistym. Etykieta jest ustawiana pod kątem 45–95° względem poziomu przez siłownik obrotowy, a następnie nanoszona na produkt krótkoskokowym siłownikiem, co pozwala na pracę z produktami o zmiennej wysokości w ograniczonej przestrzeni. Maksymalny skok cylindra to 30 mm, a typowa wydajność sięga około 20 etykiet na minutę.
Dzięki wymiennym padom typu tamp‑on i blow‑on oraz szerokiemu zakresowi formatów (np. wysokości etykiet od kilku do kilkudziesięciu milimetrów) możliwe jest znakowanie zarówno produktów stojących, jak i znajdujących się w ruchu, przy zachowaniu stabilnej jakości aplikacji.
Aplikator SQUIX SQ 3200
Poza w pełni zintegrowanymi liniami, kombinacja SQUIX z aplikatorami pozwala budować kompaktowe stanowiska półautomatyczne, np. do etykietowania tacek, kartoników czy elementów w produkcji małoseryjnej. Takie systemy są dobrym punktem wejścia dla zakładów, które chcą przejść z drukarek biurkowych i ręcznej aplikacji na zautomatyzowane print&apply bez pełnej przebudowy linii.
Specjalistyczne systemy: AXON, ROXI, PX Q
Oprócz klasycznych rozwiązań print&apply cab oferuje wyspecjalizowane systemy do zadań niszowych, które trudno obsłużyć standardowym aplikatorem.
- AXON 1 – system do szybkiej i pewnej identyfikacji próbek laboratoryjnych z pozycjonowaniem pionowym probówek/fiolki; po umieszczeniu w uchwycie można je od razu napełnić i zamknąć.
- AXON 2 – odpowiednik do pozycji poziomej probówek, z automatycznym wyrzutem oznakowanych próbek, np. na tackę.

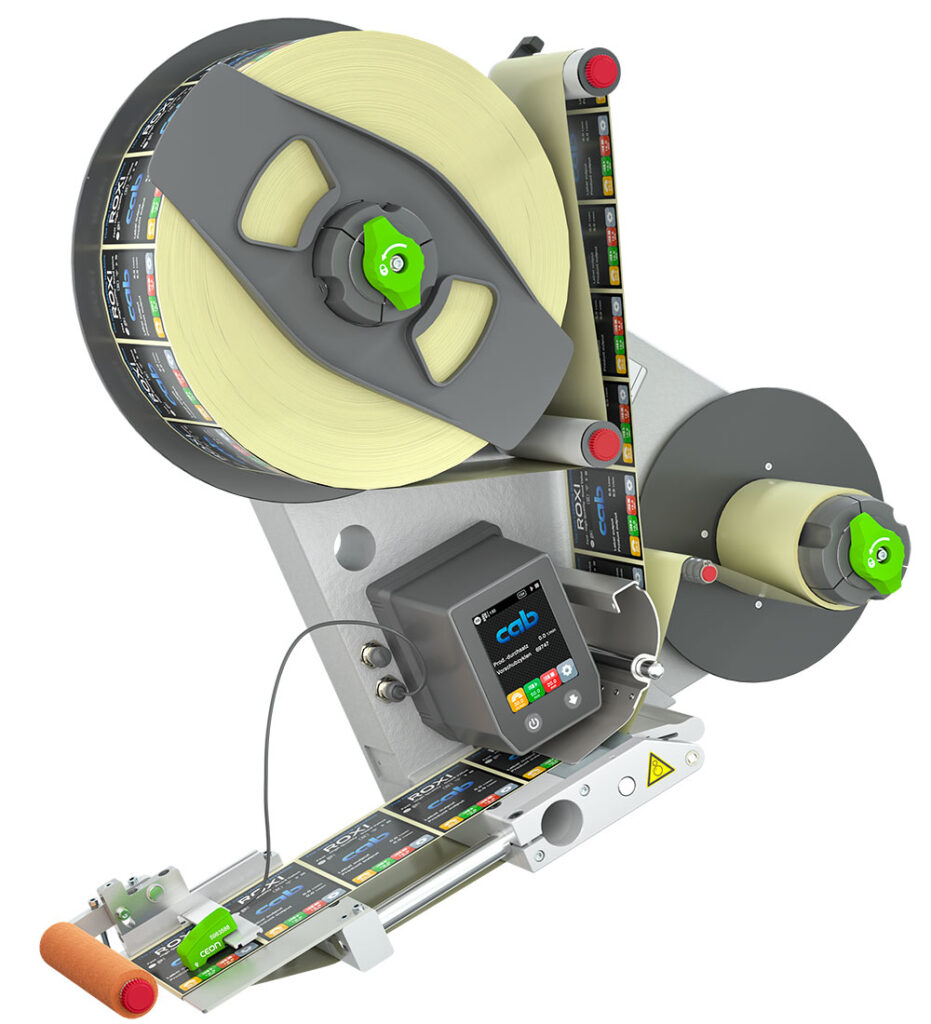

- ROXI – głowica do precyzyjnego insert‑labelingu, m.in. folii, membran, uszczelek i elementów termoprzewodzących; w wersji z aplikatorami HERMES może pracować w zastosowaniach przemysłowych o wysokich wymaganiach dokładności.
- IXOR / IXOR+ – serwonapędowe głowice etykietujące dla prędkości taśmy do 50 m/min, przeznaczone do zabudowy w zautomatyzowanych maszynach etykietujących.
- PX Q – moduł drukująco‑odklejający przeznaczony do pełnej automatyzacji, bazujący na aktualnej platformie elektroniki cab, zaprojektowany do pracy w aplikatorach i maszynach OEM.
Zalety systemów print&apply cab dla produkcji
Systemy cab są projektowane jako element zintegrowany z cyfrowym ekosystemem zakładu.
Panel sterujący dostępny jest w ponad 30 językach, a w drukarkach zintegrowano interfejs SOTI Connect, pozwalający na centralne zarządzanie i konfigurację urządzeń. Rozbudowany zestaw wejść/wyjść PNP/NPN oraz możliwość aktualizacji firmware’u aplikatorów bezpośrednio z poziomu drukarki ułatwiają integrację z PLC i pozwalają szybko wdrażać nowe funkcje w istniejących instalacjach.
Szeroka gama platform – od HERMES Q i Hermes C, przez SQUIX z aplikatorami, po AXON, ROXI, IXOR i moduły PX Q – sprawia, że cab pokrywa większość scenariuszy automatycznego etykietowania w przemyśle, laboratoriach i logistyce. Możliwość pracy z materiałami linerless i InNo‑Liner dodatkowo wspiera cele zrównoważonego rozwoju, ograniczając odpady i przestoje związane z wymianą rolek.
